Topografía con drones y escaneo 3D de plantas industriales
Relevamiento aerofotogramétrico de alta precisión con drones y generación de modelos 3D del predio, desde la nube de puntos georreferenciada hasta el modelo BIM/CAD editable de la planta.
- 01

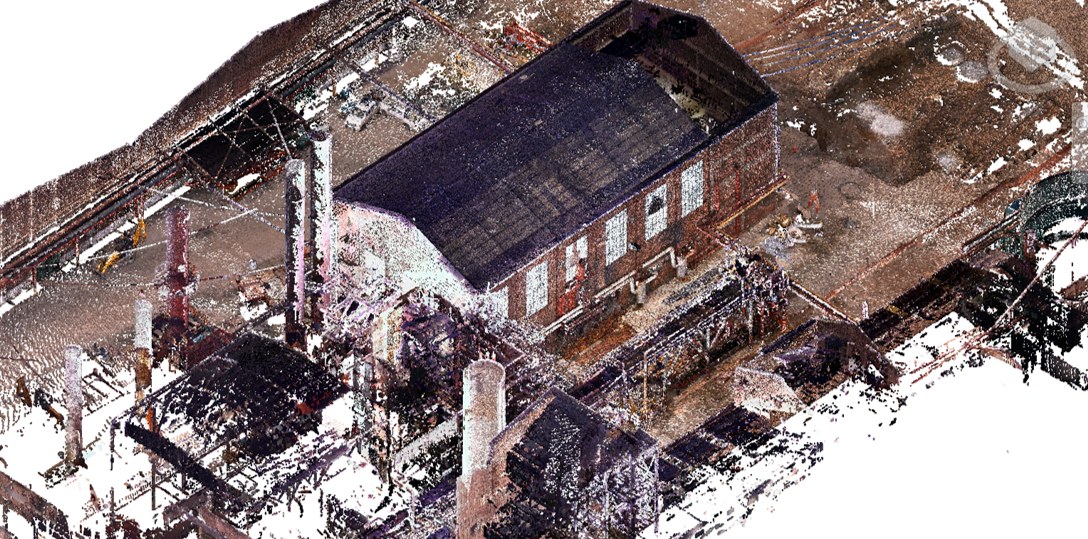

Ortomosaico georreferenciado y nube de puntos densa clasificada (terreno, vegetación, estructuras)
- 02
Modelo Digital de Superficie (MDS) y Modelo Digital de Terreno (MDT), con curvas de nivel
- 03
Modelo 3D mesh texturizado del predio, apto para visualización web/VR
- 04
Modelo BIM/CAD vectorial editable de las zonas de mayor densidad industrial (Revit / Civil 3D / IFC), con niveles de desarrollo (LOD) por elemento
- 05
Planos extraídos del modelo (planta, cortes, alzados) e informe técnico con control de precisión (RMSE)
La forma más rápida y precisa de digitalizar la realidad
¿Qué hacemos?
Levantamientos tridimensionales de alta fidelidad para plantas industriales, fábricas, naves logísticas y edificaciones complejas.
Nuestra tecnología
Utilizamos tecnología de escaneo manual LiDAR de alta densidad para una captura dinámica de interiores y exteriores, sincronizada con estaciones de posicionamiento satelital GNSS para asegurar una precisión geográfica milimétrica y global.
¿Qué entregamos?
- 01

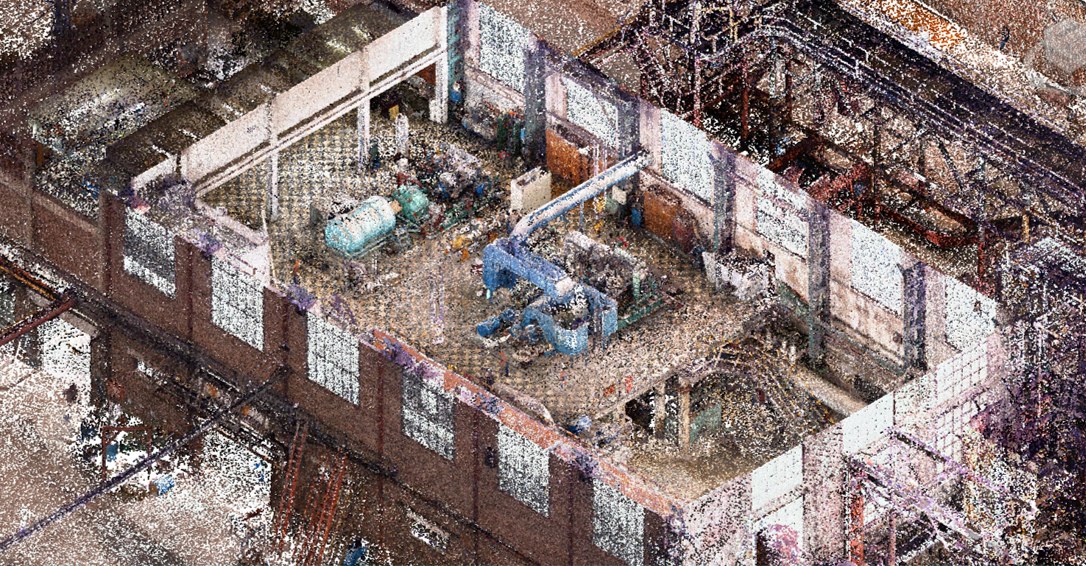

Nube de puntos densa y optimizada (formatos LAS, E57, RCP)
- 02
Modelos digitales y planos As-Built en formatos CAD / BIM
- 03
Recorridos virtuales interactivos de sus instalaciones

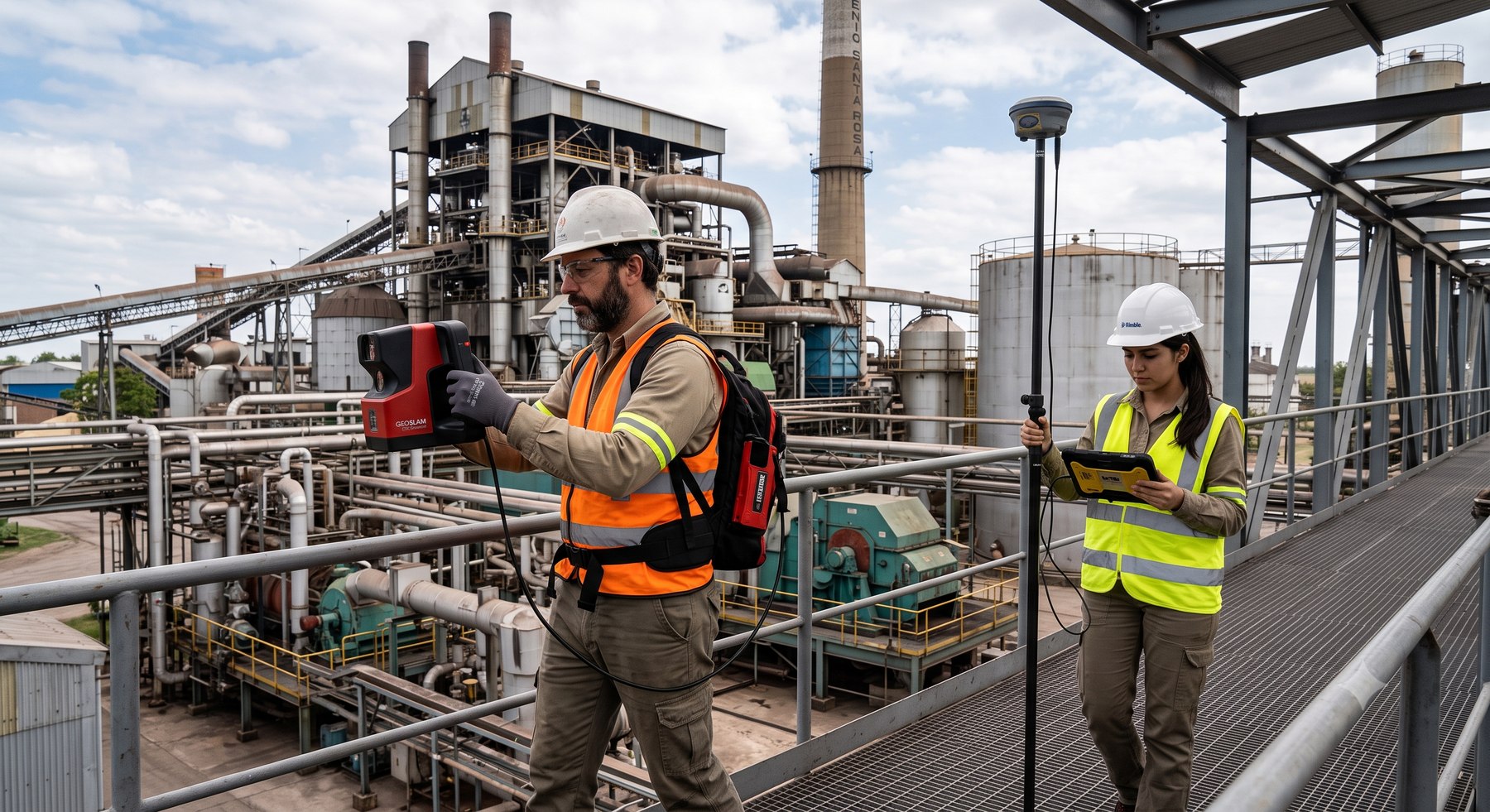

GreenValley LiGrip O2 Lite
Dispositivo portátil todo en uno: integra escáner láser, dos cámaras panorámicas, dos cámaras SLAM visuales y antena GNSS, para adquisición de datos de alta precisión en todas direcciones, sin limitaciones de tiempo ni entorno.
- Velocidad de medición: 200.000 pts/s
- Peso: 1,3 kg
- Alcance: 70 m
Módulo RTK-SLAM
Con el módulo RTK-SLAM georreferenciamos la nube de puntos en tiempo real durante el propio escaneo, lo que aumenta la productividad en campo y la confianza métrica del levantamiento.

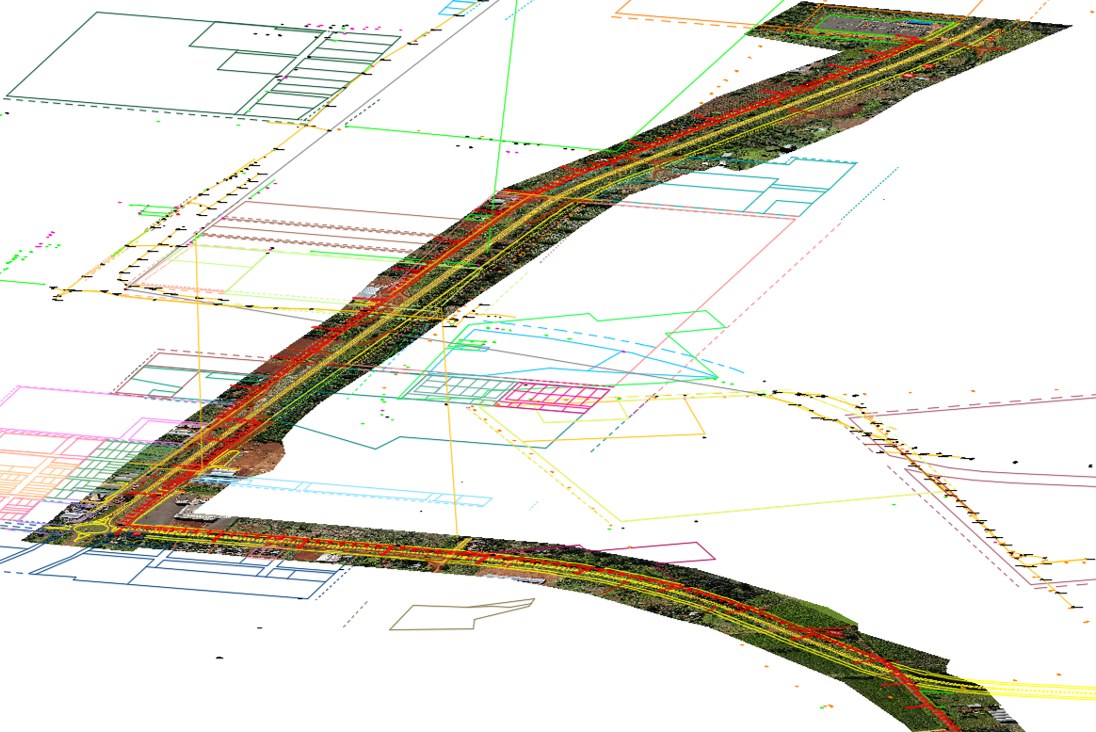

Relevamiento aerofotogramétrico y modelado 3D BIM del predio industrial del Ingenio Leales (55 ha), con zonificación por nivel de detalle: modelo BIM vectorial editable en la zona industrial densa y modelo mesh en la zona perimetral.

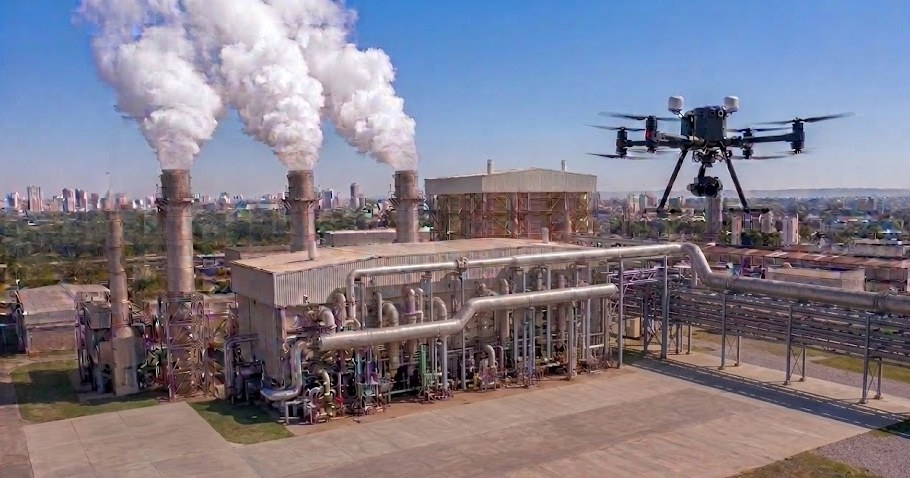

DJI Matrice 4E
- Cámara de mapeo: sensor CMOS 4/3", 20 MP efectivos
- Módulo GNSS-RTK integrado multi-constelación
- Precisión RTK Fix: 1 cm + 1 ppm (horizontal)
- Captura oblicua en 5 direcciones simultáneas
- Autonomía de vuelo: 49 minutos
